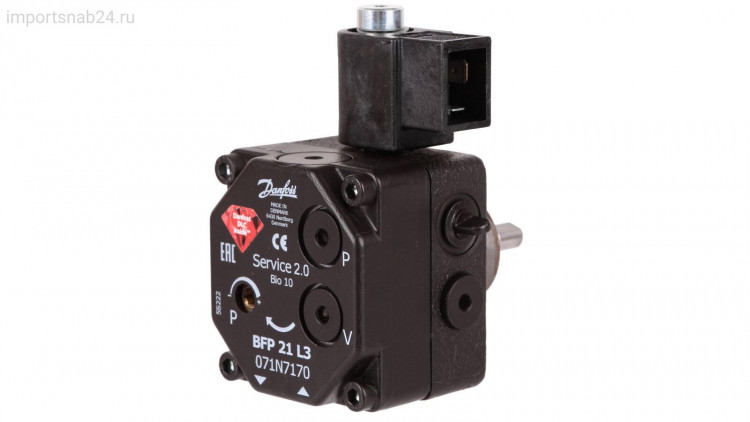

Насос для горелки Danfoss BFP 21 L3 071N7170

Насос для горелки Danfoss BFP 21 L3 – техническое описание

Насос Danfoss BFP 21 L3 (арт. 071N7170) представляет собой надёжный одноступенчатый топливный насос с электромагнитным клапаном, предназначенный для подачи дизельного топлива или керосина в горелочных устройствах. Обеспечивает стабильное давление до 20 бар и расход до 24 л/ч. Идеально подходит для систем отопления и промышленных горелок.

Основные технические характеристики

• Тип насоса: одноступенчатый с электромагнитным клапаном
• Расход топлива: 24 л/ч
• Давление на выходе: 2 бар (регулируемое)
• Давление на входе: 2 бар
• Диапазон давления на форсунку: 7–20 бар
• Номинальная скорость вращения: 2400 об/мин (макс. 3450 об/мин)
• Вращающий момент: 0.1 Н·м
• Напряжение электромагнитного клапана: 220–240 В, 50/60 Гц
• Потребление электромагнитного клапана: 9 Вт
• Высота всасывания: макс. 0.45 бар вакуума
• Температура топлива: от 0 до 70 °C
• Вязкость топлива: от 1.3 до 12 мм²/с
• Направление вращения: против часовой стрелки (L)
• Вес: 1.18 кг
• Размеры (Ш×В×Г): 6 × 10.4 × 9.2 см
• Диаметр вала: 8 мм
• Метод установки: втулочное ⌀32 мм
• Степень защиты: IP40
• Сетчатый фильтр: 200 мкм, площадь 11 см²
• Порты: вакуумметр ⅛", манометр ⅛", выход на форсунку ⅛", всасывание/обратка ¼"
• Заводские установки давления: 10 бар
• Тип перекачиваемой жидкости: дизельное топливо, керосин
• Функция электромагнитного клапана: регулировка давления и запирание

Конструктивные особенности

• Встроенный байпасный клапан с заглушкой для двухтрубной системы (заглушка установлена в обратную линию, снимается шестигранным ключом)
• Порты для подключения вакуумметра и манометра (⅛") для контроля работы
• Электромагнитный клапан с низким энергопотреблением (9 Вт) обеспечивает точное запирание и регулировку давления
• Сетчатый фильтр с ячейкой 200 мкм защищает форсунку от загрязнений
• Установка на втулку ⌀32 мм – универсальный монтаж в большинство горелок
• Рабочая среда: дизельное топливо, керосин (вязкость от 1.3 до 12 мм²/с)

Примеры использования

1. Отопительные котлы: Насос применяется в горелках жидкотопливных котлов для бытового и коммерческого отопления. Обеспечивает точную дозировку топлива, стабильное горение и высокий КПД. Подходит для одно- и двухтрубных систем.
2. Промышленные горелки: Используется в модулируемых горелках для нагрева технологических сред (горячая вода, пар, масло). Надёжная работа при длительных нагрузках и возможность регулировки давления под требования процесса.
3. Сельскохозяйственные и сушильные установки: Применяется в воздухонагревателях и зерносушилках, где требуется надёжная подача дизельного топлива при переменных расходах. Компактные размеры упрощают встраивание в существующее оборудование.

Насос Danfoss BFP 21 L3 – это высокоточное устройство, разработанное для длительной бесперебойной работы в системах жидкотопливного отопления. Благодаря компактным размерам и удобному втулочному монтажу, он легко интегрируется в горелочные агрегаты различных производителей. Заводская установка давления 10 бар позволяет начать эксплуатацию сразу после подключения. Для точной настройки используйте шестигранный ключ (в комплект не входит). Рекомендуется для систем, работающих при температурах от 0 до 70 °C.
